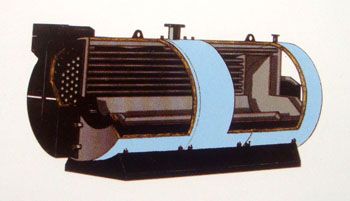

豪纬热水锅炉的结构设计特点:
·  整体结构构思卓越
·  独有的内置式吊胆
·  具有自洁功能的波纹高效传热火管
·  构叫独特的"e"型烟气流程结构设计
·  大开门结构
·  带夹层的隔热保温设计
·  供热系统设备配置简单,运行安全可靠性高
·  豪纬常压锅炉特点介绍
   豪纬锅炉是采用瑞士热能技术及制造工艺,并结合中国国内锅炉制造的相关规程和标准,不仅具有原装进口设备的全部性能技术指标,并且具有优于原装进口设备的众多优点,更加符合国家技监部门对热水锅炉的技术要求,也更好地适应国内用户的使用要求。
A、豪纬锅炉设计、材料、加工制造、焊接与探伤等严格按国家标准及规范执行:
1、锅炉受压元件所用金属材料符合中华人民共和国现行《热水锅炉安全技术监察规程》(劳锅字[1991]8号、[1997]74号)规定。
2、锅炉的水压试验按《小型常压热水锅炉安全监察规定》(质监局令第11号)的规定进行。
3、锅炉结构符合《热水锅炉安全技术监察规程》(劳锅字[1991]8号、[1997]74号)、《小型常压热水锅炉安全监察规定》(质监局令第11号)和《小型常压锅炉和常压锅炉技术条件》(JB/T7985-2002)的规定进行。
4、锅炉炉墙、烟道和各部位门孔密封可靠,观火孔装设在炉前。
5、锅炉的主要安全附件和仪表符合《小型常压热水锅炉安全监察规定》(质监局令第11号)《小型常压锅炉和常压锅炉技术条件》(JB/T7985-2002)的有关规定。
B、锅炉本体选材、制造工艺及检测:
1、优质的选材
☆锅炉精选优质碳钢,选材纯度等生产规格比其它同类进口产品要高一档次,安全性高/负荷稳定性好。
☆吊胆内火管改进口锅炉有缝钢管为无缝钢管。
2、加工和检测设备先进完善,没有外协件
广州市欣豪纬公司拥有一批先进的加工设备如加热炉、专用模具、埋弧自动焊机,管口自动焊机、超声波探伤机、X光探伤设备等,为生产高质量的锅炉产品提供了可靠的保障。
3、锅炉结构特点及工艺特点:
☆炉体采用细长比为1/20的拉撑构件及独特的吊胆结构,成功地解决了热膨胀补偿问题。“e”型(专利号:ZL 97 2 40635.2)烟气流程设计,消除了需在同一端面隔离出不同烟温区间的问题,这就从根本上解决了普通中心回燃式锅炉容易产生烟气短路或焊缝开裂向外窜烟事故的问题。豪纬锅炉独有三个防爆门设置,最大限度地保障安全运行。采用内循环换热原理,不易结水垢,耐腐蚀,炉体确保使用20年以上。
☆豪纬锅炉高标准满足环保要求,豪纬热水锅炉腰圆型的大炉膛更有利于燃料的完全燃烧,烟气中的有害成份降至最低,达到欧洲环保标准要求,其噪音和废气排放符合国家I类地区环保标准要求。
☆全湿背设计:与各种形式的水冷壁或假湿背不同,采取100%“水包火”整体设计,回烟室完全被包围,增加了传热面积,提高了热效率。
☆组合炉胆:炉胆结构充分考虑了与燃烧器火焰尺寸及背压的匹配,使燃烧状态最为稳定舒畅;前后炉胆与前管板及回转烟室前管板处于最佳位置焊接,确保了管板不出现裂纹。
☆炉体的焊接改进口锅炉单面焊为双面焊接;炉体吊胆焊缝改进口锅炉的角接焊缝为对接焊缝;烟管与管板的全环缝焊接,采用先预胀再全焊的先进工艺,既防止了管间隙腐蚀又增强了焊接强度,沿长了锅炉使用寿命。
☆锅炉整体退火工艺:
国内独家锅炉整体退火措施,消除锅炉因焊接造成的热应力,避免了锅炉使用过程中的热应力腐蚀,有效地延长了锅炉的寿命。
☆波纹高效传热火管(专利号:ZL 98 2 34564 X):
吊胆内的波纹火管使烟气在火管内产生强烈的湍流,大大提高了火管的对流传热系数,增加了火管的传热面积,延长了烟气的滞留时间,使排烟温度更低。这种结构的火管还可使烟气对火管内壁产生强烈的冲刷作用,火管内不易积灰,具有"自洁功能"。
☆对称活动绞接炉门(专利号:ZL 98 2 34605 0):
左右开启方便,便于检修、维修。
☆豪纬锅炉体积小,功率大,占地面积小,安装方便,设备可较方便安装在地下室。
☆保温效果好:选用优质陶瓷纤维毡三层保温层,炉体外表温度远低于同类产品(小于环境温度加7℃),散热损失极少。
4、广州市欣豪纬公司质量控制体系最为完善,率先取得了ISO9001的认证。锅炉本体探伤严格按照《蒸汽锅炉安全技术监察规程》(1996)或《热水锅炉安全监察规程》(1997年修订版)中无损探伤要求执行。无损探伤具体内容:
☆锅筒(锅壳)纵向和环向对接焊缝,封头(管板)的拼接焊缝每条进行100%射线探伤。
☆热水锅炉炉胆的纵向和环向对接焊缝,回燃室的对接焊缝及炉胆顶的拼接焊缝每条进行100%射线探伤(炉缝交叉部位必包含在射线探伤内);蒸汽锅炉100%。
☆对接接头的射线探伤的射线照相质量不低于GB3323《钢熔化焊对接接头射线照相和质量分级》规定中的AB级;对接接头的质量不低于Ⅱ级为合格。
☆管板与炉胆、回燃室及其T形连接部位的焊缝进行100%超声波探伤。
☆按ISO9001标准的要求建立了严密的质量保证体系;采用国际领先的X射线实时成像检测技术,速度快、精度高,采用了100%气体保护焊、100%表面喷涂除锈工艺;产品出厂100%全性能测试。
5、美观耐用的外形设计:
☆整体圆筒形设计,新颖独特而又不失与周围环境的协调性。
☆外包装采用冷板彩喷,经久耐用。
☆锅炉外饰采用彩板喷塑,美观大方。
(二)豪纬锅炉为全自动控制,安全可靠,无须专人值守。燃烧机自控系统采用国外名牌产品,且设置多重安全保护装置,运行安全可靠。
1、先进可靠的控制器制,多重安全联锁保护装置,使安全运行更有保障。
2、可实现直观简洁的操作界面,操作简单适用任何文化层次的人员使用。
3、真正无人操作的全自动运行,自动工况监测大小火自动转换。
4、故障自恢复功能,对锅炉的超温、超压、缺水等现象自动锁定停止操作和压力降低后无缺水时自动恢复功能。
5、安全保护先进完善,电极式、排烟温度型水位控制设计确保了锅炉安全性,停机并锁死安全电路。设计了第二级超压报警保护并设计了不排除故障不能重新启动的电路。
6、豪纬锅炉装置有可靠的点火程序控制及熄火自动保护装置。
(三)、豪纬锅炉集瑞士多年油气锅炉生产经验,同时配置高品质的燃烧机设备,逐步形成豪纬特色的锅炉产品。
1、本公司与多家欧洲知名燃烧机厂家有着二十余年的合作历史,对锅炉与燃烧机的配置积累了丰富的经验,使锅炉本体与燃烧负荷有一个最佳匹配,保证了高低负荷燃烧稳定性。
2、豪纬锅炉与欧洲知名品牌燃烧机完美结合,达到充分燃烧和最佳传热的效果,使燃料的能量充分释放并有效利用,提高热效率,大幅度降低燃料成本消耗,节省能源。
3、豪纬锅炉均经全能测试,其各项排烟指标远远优于国家标准规定的环保指标。
4、燃烧器集鼓风、高压电点火装置、供气系统、燃烧配风系统、自动风门、程序控制器、火焰监控系统于一体,由程序控制器控制,燃烧器自动按程序启动燃烧,具有自动预吹扫炉膛、自动点火、火焰自动监控、燃烧故障自动停炉报警等功能。
豪纬锅炉采用最先进的三回程“e”型燃烧设计,采用大燃烧室小水套湿背结构,并且有自洁功能的高效波纹传热火管的专利技术,配备最先进的原装进口燃烧机及控制,经广州市技术监督局能源技术测试所实际检测,热效率高达92℅以上。
广州豪纬WNS热水锅炉

       豪纬WNS承压热水锅炉技术参数表



3600T
4800T
6000T
7200T
9000T
KW
4200
5600
7000
8400
10500
104kcal/h
360
480
600
720
900
耗电 功率
燃油
KW
12
17
22
45
53
燃气
11
17
22
28
37

M3
10.37
12.25
14.8
17.23
19.3

mmH2O
260
165
360
298
390
允许工作压力
mpa
1.0//1.25
额定出水温度
95//115//130
额定回水温度
70
——
轻柴油/液化气/天然气/城市煤气
 ——
机  械  雾  化  微  正  压
燃料

耗量
轻柴油
Kg/h
387.8
517
646.4
775.2
969.6
液化气
Nm3/h
164.8
219.8
274.7
329.7
412.1
天然气
439.6
586.1
732.6
879.6
1099

 Nm3/h
989
1318.7
1648.4
1977
2472

%
91
91
91
91
91
Mbar
10.5
11.5
11.3
11.3
11.3
Kg
11500
15500
18936
20547
21929
出入水口径
mm
250/200
250/200
300/200
300/200
300/200
安全阀口径
mm
2×80
2×100
2×100
2×125
2×125
mm
2×50
2×50
2×50
2×0
2×50
mm
Φ600
Φ700
Φ750
Φ750
Φ750
